نظام تركيب سقف القرميد المائل

وصف المنتج:

تركيب سقف القرميد المائل من Sunpanelution مناسب لتركيب وحدات مؤطرة أو بدون إطار، مُدمجة مع السقف المائل. تصميم خاص ومشبك مُجمّع مسبقًا يُسهّلان التركيب، ومن مزاياه:

ميزة:

خفيفة الوزن ومريحة ومتينة.
موقع التثبيت: سقف القرميد المائل
أقصى ارتفاع للمبنى: ما يصل إلى 20 مترًا (≈65 قدمًا).
أقصى سرعة للرياح: 60 م/ث
حمل الثلوج: 1.4 كيلو نيوتن/م²
المواد: الألومنيوم 6005-T5 والفولاذ المقاوم للصدأ 304
الضمان: ضمان لمدة 10 سنوات، وعمر خدمة 25 سنة.

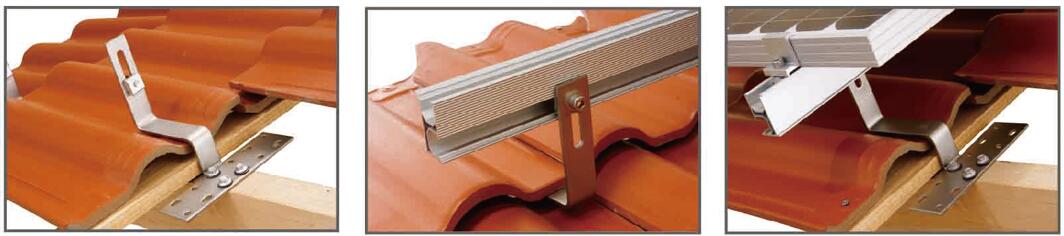

دليل التثبيت:

الخطوة 1: قم بإزالة البلاط وقم بتثبيت خطاف البلاط على العارضة باستخدام مسمار خشبي M6.3 × 80 مم.

الخطوة 2: قم بتثبيت سكة الطاقة الشمسية على خطاف البلاط وقفله بإحكام باستخدام مجموعة الوحدة T M8x25mm.

الخطوة 3: ضع اللوحة الشمسية على السكة وقم بتثبيتها باستخدام المشبك الداخلي أو المشبك النهائي حتى الانتهاء.

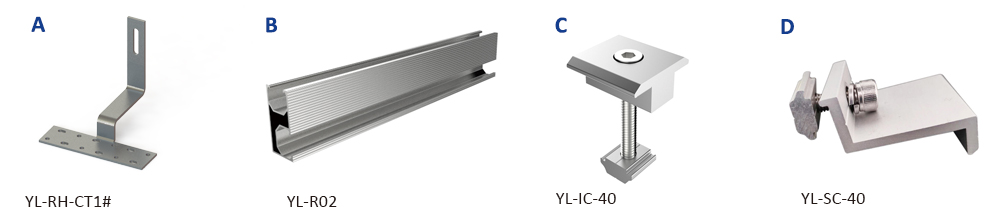

قائمة المكونات:
