نظام تركيب سقف مسطح مزدوج الإمالة من الشرق إلى الغرب

اسم المنتج: نظام تركيب سقف مسطح مزدوج الإمالة من الشرق إلى الغرب

وصف المنتج:

نظام التركيب Sunpanelution East West تصميم حصري، والغالبية العظمى من الأنظمة موجهة جنوبًا/شمالًا. بالمقارنة مع النظام التقليدي، لا يتطلب نظام الشرق-الغرب مساحةً كبيرةً عند التركيب، ما يسمح بتركيب المزيد من الألواح الشمسية في نفس المساحة، وبالتالي إنتاج طاقة أعلى.

مقدمة موجزة:

خفيفة الوزن ومريحة ومتينة.
موقع التثبيت: سقف خرساني مسطح أو حقل مفتوح
زاوية قابلة للتعديل: 5°-20°
أقصى سرعة للرياح: 60 م/ث
حمل الثلوج: 1.4 كيلو نيوتن/م²
المواد: الألومنيوم 6005-T5 والفولاذ المقاوم للصدأ 304
الضمان: ضمان لمدة 10 سنوات، وعمر خدمة 25 سنة.

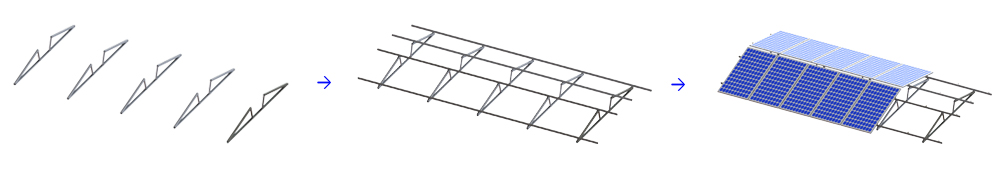

دليل التثبيت:

الخطوة 1: قم بتثبيت قوس ثلاثي القوائم المُجمَّع مسبقًا على السطح المسطح.

الخطوة 2: قم بتثبيت سكة الطاقة الشمسية على حامل الحامل الثلاثي وقفله باستخدام مشبك السكة.

الخطوة 3: ضع اللوحة الشمسية على السكة وقم بتثبيتها باستخدام المشبك الشمسي حتى الانتهاء.

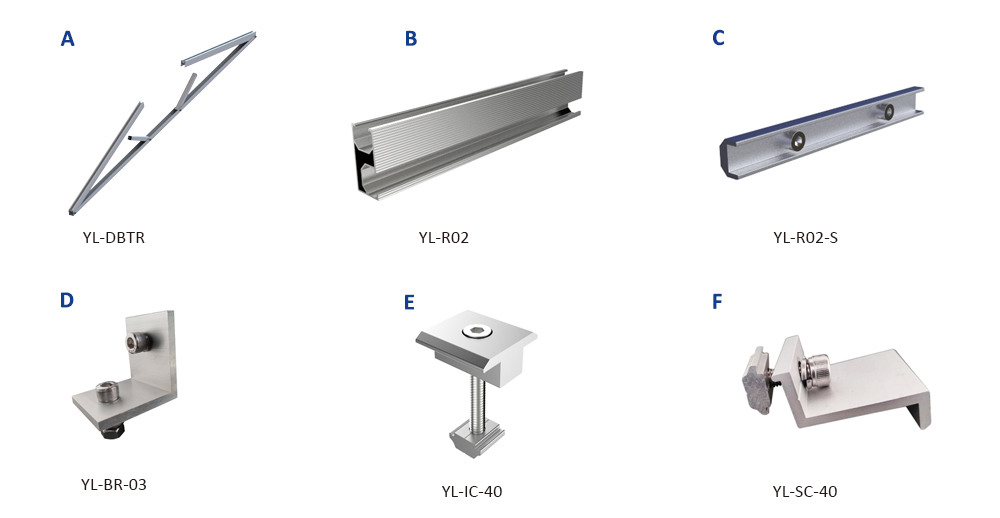

قائمة المكونات:

أ: حامل ثلاثي القوائم مُجمَّع مسبقًا

ب: ملف تعريف سكة السقف المصنوعة من الألومنيوم

ج: موصل السكك الحديدية

د: مشبك السكة الحديدية

هـ: المشبك الأوسط

F: المشبك النهائي

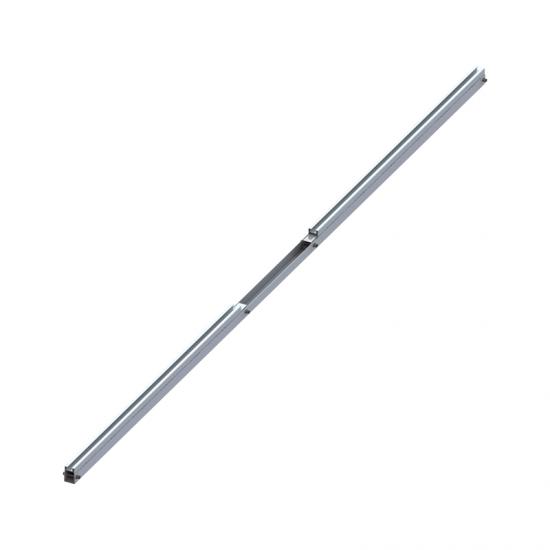

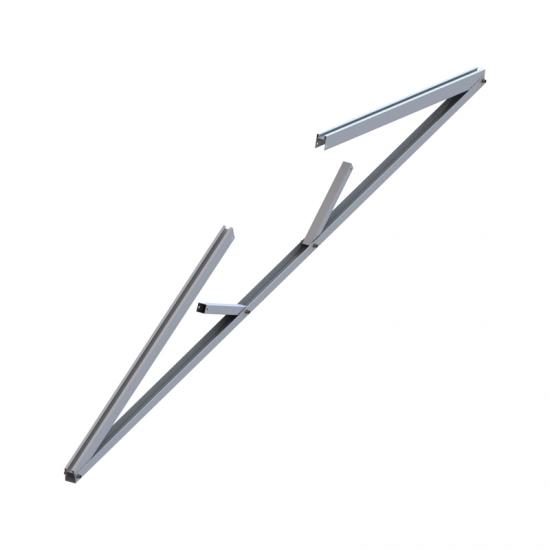

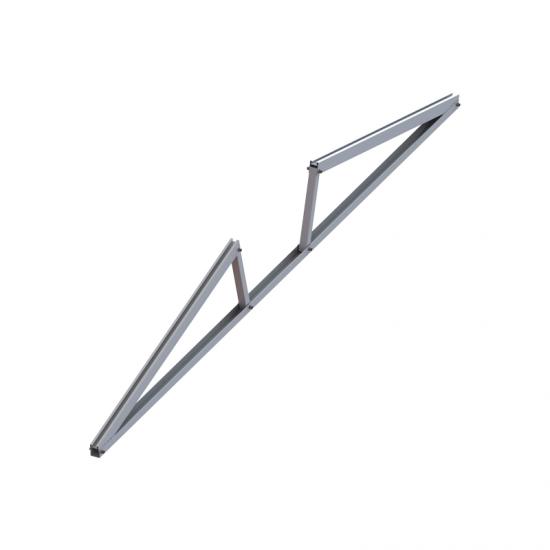

حامل ثلاثي القوائم مُجمَّع مسبقًا:

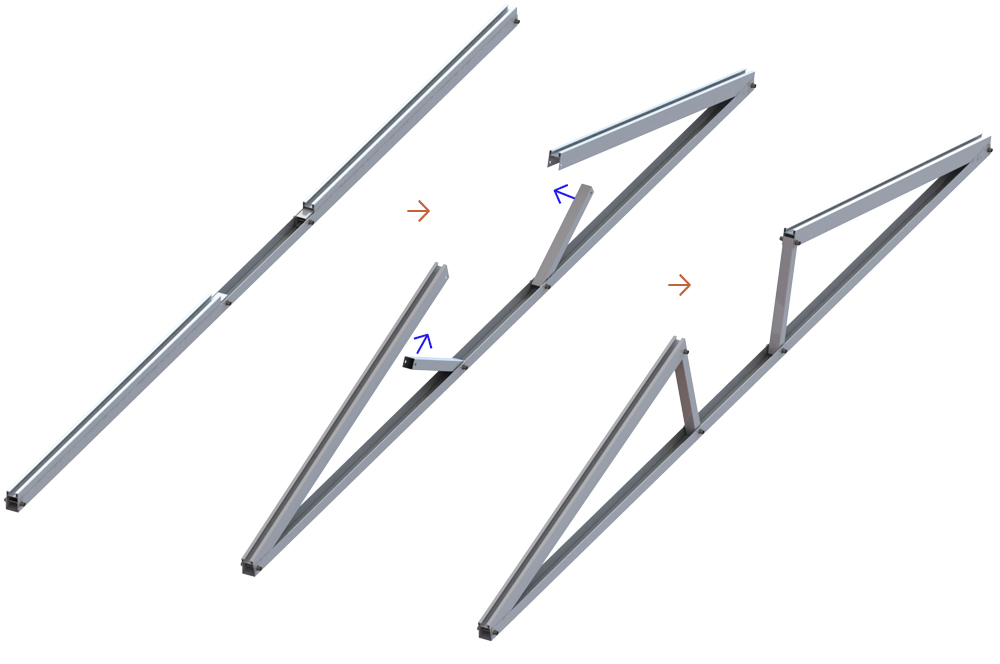

عند تسليم البضائع، سيتم تعبئة حامل الحامل الثلاثي كخط سلسلة، ما عليك سوى تثبيت مجموعة البراغي الثالثة عند التثبيت، وهو سهل التركيب للغاية ويوفر وقتك وتكلفة العمالة.

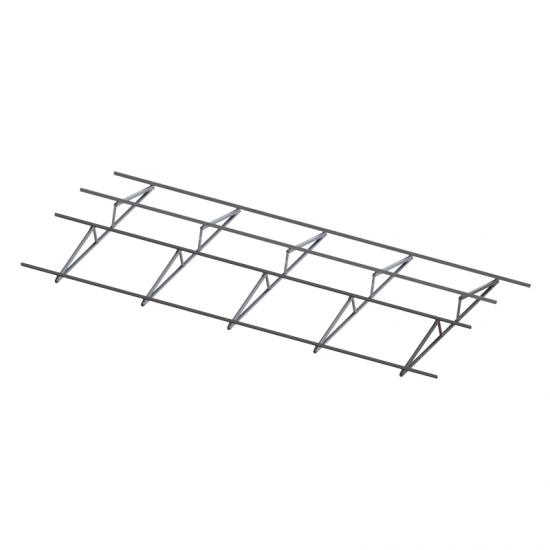

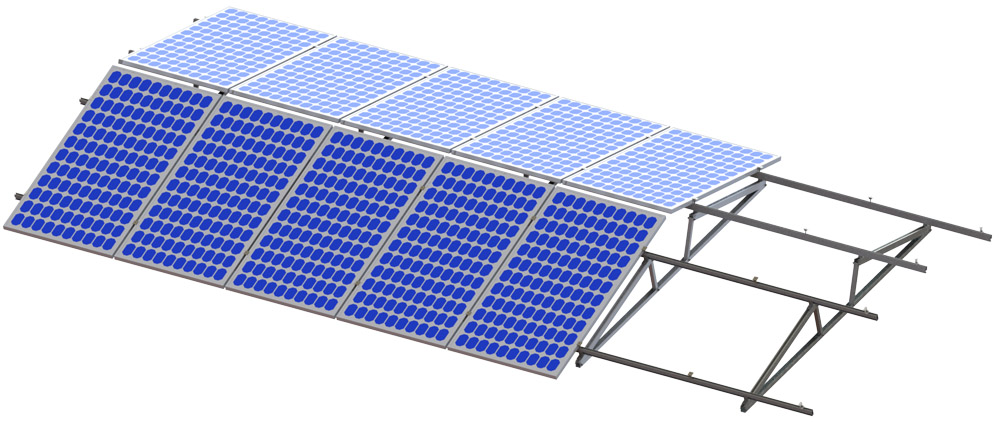

نظرة عامة على نظام تركيب السقف الشمسي ثنائي الإمالة
