نظام التركيب المثبت على السطح المسطح

اسم المنتج: نظام التركيب المثبت على السطح المسطح

وصف المنتج:

نظام التثبيت المُثبَّت من Sunpanelution سهل التركيب للغاية دون أي خطر تلف السقف. يُمكن استخدامه لتركيب وحدات الطاقة الشمسية المؤطرة أو بدونها. وقد ساهم حامل نظام التثبيت من Sunpanelution في جعل مشاريع الطاقة الشمسية على الأسطح المسطحة أكثر متانةً واقتصاديةً وموثوقيةً.

مقدمة موجزة:

خفيفة الوزن ومريحة ومتينة.
موقع التثبيت: سقف خرساني مسطح أو حقل مفتوح
أقصى ارتفاع للمبنى: ما يصل إلى 20 مترًا (≈65 قدمًا).
أقصى سرعة للرياح: 60 م/ث
حمل الثلوج: 1.4 كيلو نيوتن/م²
المواد: الألومنيوم 6005-T5 والفولاذ المقاوم للصدأ 304
الضمان: ضمان لمدة 10 سنوات، وعمر خدمة 25 سنة.

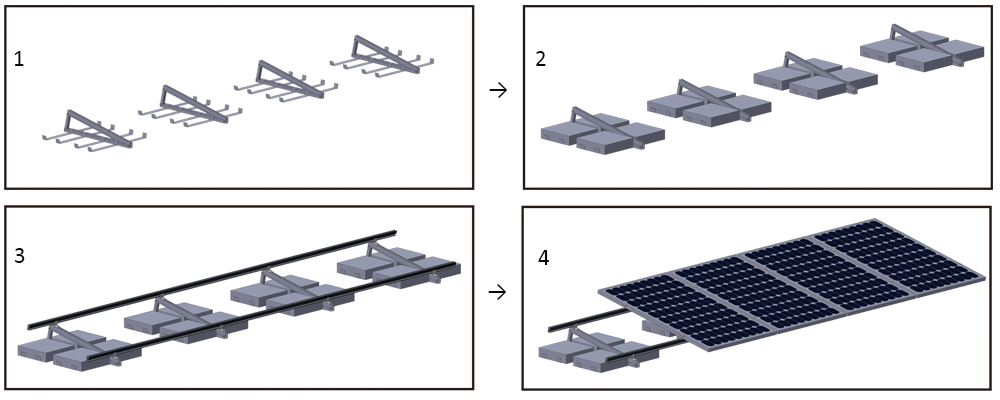

دليل التثبيت:

الخطوة 1: تثبيت حامل ثلاثي القوائم على السطح المسطح ووضع وعاء الصابورة على الحامل.

الخطوة 2: وضع كتلة خرسانية على وعاء الصابورة.

الخطوة 3: تثبيت سكة الطاقة الشمسية على حامل الحامل الثلاثي.

الخطوة 4: تثبيت اللوحة الشمسية على السكة.

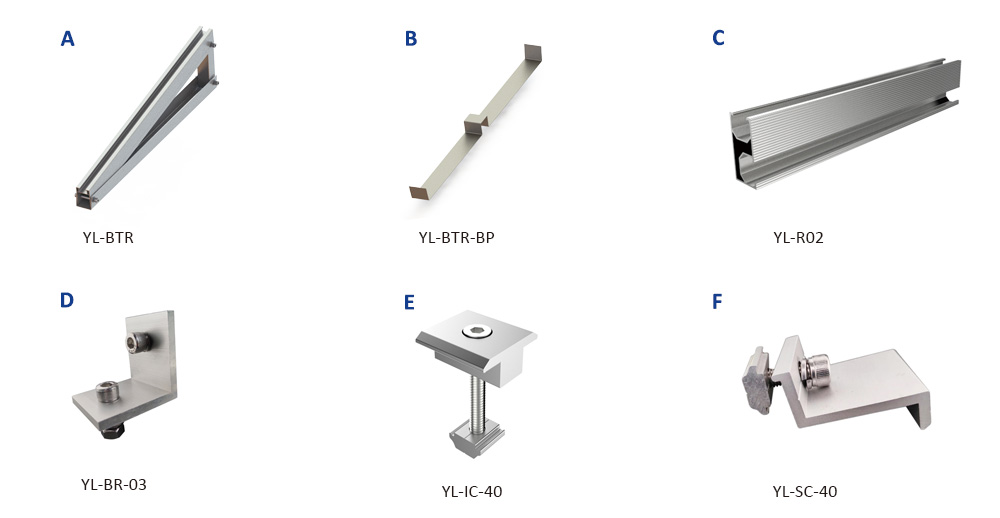

قائمة المكونات:

أ: حامل ثلاثي القوائم مثبت بالصابورة

ب: مقلاة مثقّبة

ج: سكة سقف من الألومنيوم

د: مشبك السكة الحديدية

هـ: المشبك الأوسط

F: المشبك النهائي
